A Magyar Tűzihorganyzók Szövetsége célja a Tervezői Navigátor megjelentetésével, hogy az acélszerkezetek tervezői és gyártói a gyakorlati életből kiemelt példákat kapjanak a tűzihorganyzott acélszerkezetek technológiahelyes tervezéséhez, valamint gyártásához.

A Tervezői Navigátor olyan könnyen kezelhető, egyszerű segédanyag, amely elsősorban képekkel, valamint egyszerű ábrákkal, kisméretű táblázatokkal igyekszik demonstrálni az ajánlott megoldásokat.

A Tervezői Navigátor nem egy lezárt dokumentáció, hanem a Magyar Tűzihorganyzók Szövetsége Szakmai Bizottsága által időközönként frissül, újabb, vagy még jellemzőbb példák jelennek meg benne.

MTSZ Szakmai Bizottsága
2020. április 30.

HASZNÁLATI ÚTMUTATÓ TERVEZÉSI ALAPELVEK

HASZNÁLATI ÚTMUTATÓ

Nyilatkozat

Ezt a programot a Magyar Tűzihorganyzók Szövetsége Szakmai Bizottsága fejlesztette ki, üzemelteti és folyamatosan továbbfejleszti. A programot minden Felhasználó szabadon használhatja, de a benne szereplő ábrák, képek a Magyar Tűzihorganyzók Szövetsége kizárólagos tulajdonát képezik. A Tervezői Navigátorban elérhető információk tájékoztató, tanácsadó jellegűek, a tűzihorganyzott acélszerkezetek tervezőinek és gyártóinak a mindennapi tevékenységét hivatottak segíteni. A Tervezői Navigátorban található információk helytelen felhasználásából eredő károkért a Magyar Tűzihorganyzók Szövetsége semminemű felelősséget nem vállal.

A Tervezői Navigátor használata

A navigátor használata egyszerű, a felajánlott menüpontok kiválasztásával logikai sorrendben lehet benne haladni a tervezéshez ajánlott megoldások, példák (képek és ábrák) eléréséig. Ezek bemutatják a tűzihorganyzott acélszerkezetek kialakításánál használatos jó gyakorlatokat. Az egyes képek (ábrák) tetszőleges ideig tanulmányozhatók, korlátok között nagyíthatók, de saját számítógépre történő letöltésüket a program nem engedélyezi. Kérdéseik esetén az alkalmazók vegyék fel a kapcsolatot a Magyar Tűzihorganyzók Szövetségével.

NAVIGÁTOR BEVEZETŐ TERVEZÉSI ALAPELVEK

tűzihorganyzott acélszerkezetek kialakításához

TERVEZÉSI ALAPELVEK

Üdvözlet a
tervezői navigátor
webes alkalmazásban!

KEZDJÜK EL MOST!

A megfelelő acélminőség kiválasztása

ACÉLTÍPUSOK

(MSZ EN ISO 14713-2 és MSZ EN 10025)

JAVASOLT

VEGYES

NEM JAVASOLT

FELTÉTELES

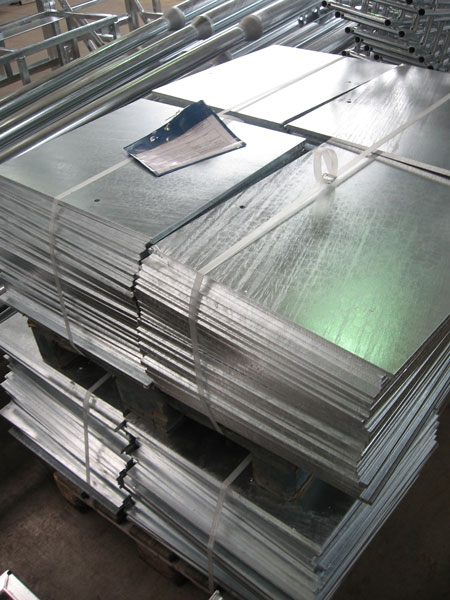

1. TÍPUS

(MSZ EN ISO 14713-2 és MSZ EN 10025)

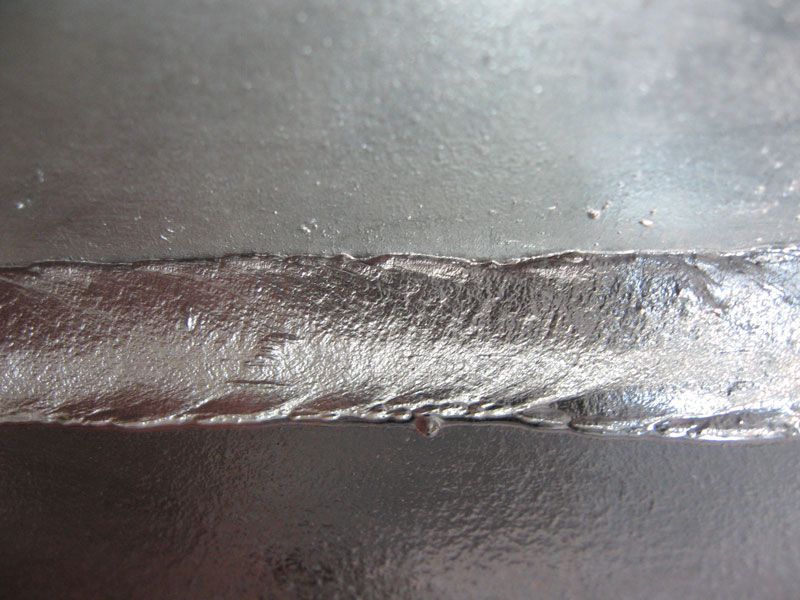

Si≤0,03% és P<0,02%
horgany-vas ötvözet + tiszta horgany
fényes ezüstös
50-100 µm

1. ACÉLTÍPUS

2. TÍPUS

(MSZ EN ISO 14713-2 és MSZ EN 10025)

Si>0,03% és Si≤0,14%
elsősorban horgany-vas ötvözet
hálómintás, szürke, foltos
200-600 µm

3. TÍPUS

(MSZ EN ISO 14713-2 és MSZ EN 10025)

0,14-0,24 Si%
horgany-vas ötvözet + tiszta horgany
fényes-ezüstös vagy szürke foltos
120-200 µm

4. TÍPUS

(MSZ EN ISO 14713-2 és MSZ EN 10025)

Si>0,25%
elsősorban horgany-vas ötvözet
szürke, hálómintás, foltos
200-600 µm

ACÉLSZERKEZET VEGYES ACÉLMINŐSÉGBŐL

(MSZ EN ISO 14713-2 és MSZ EN 10025)

1-4. típus vegyesen
acélminőségtől függő

JAVASOLT

VEGYES

NEM JAVASOLT

FELTÉTELES

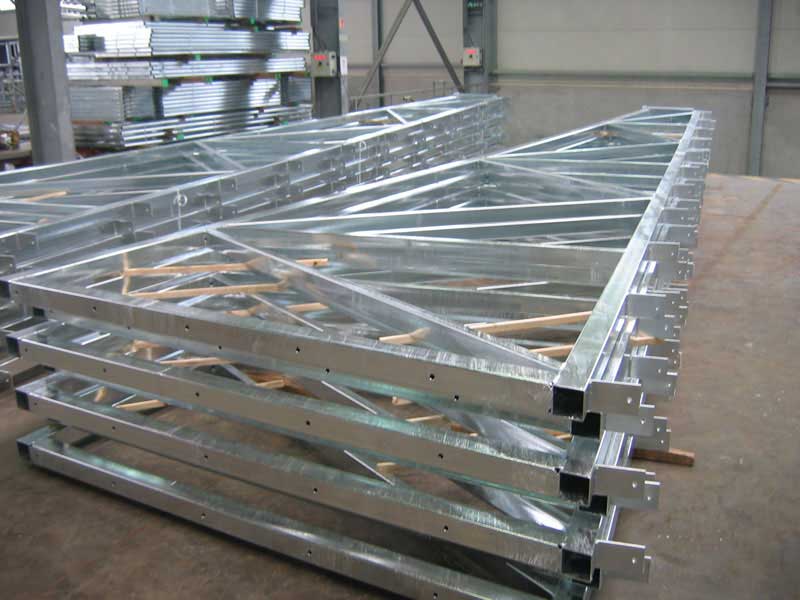

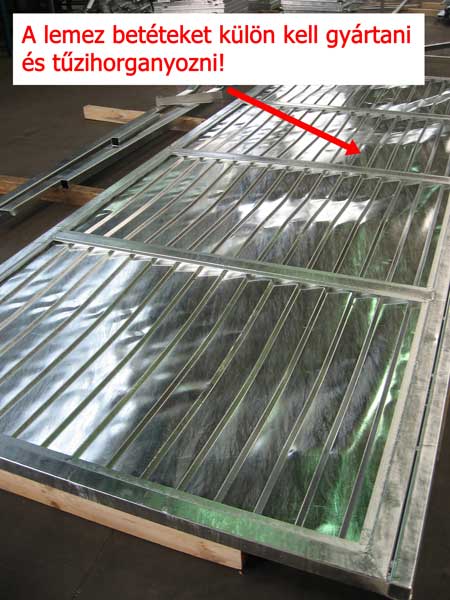

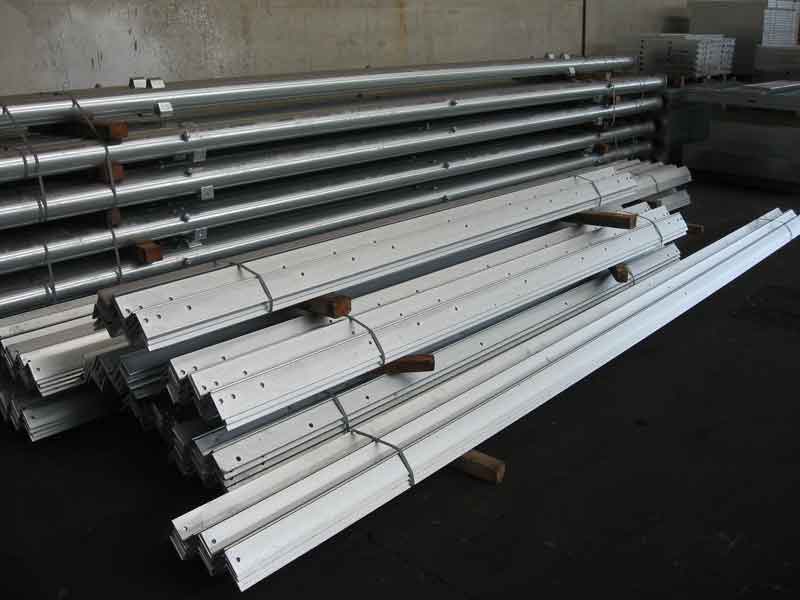

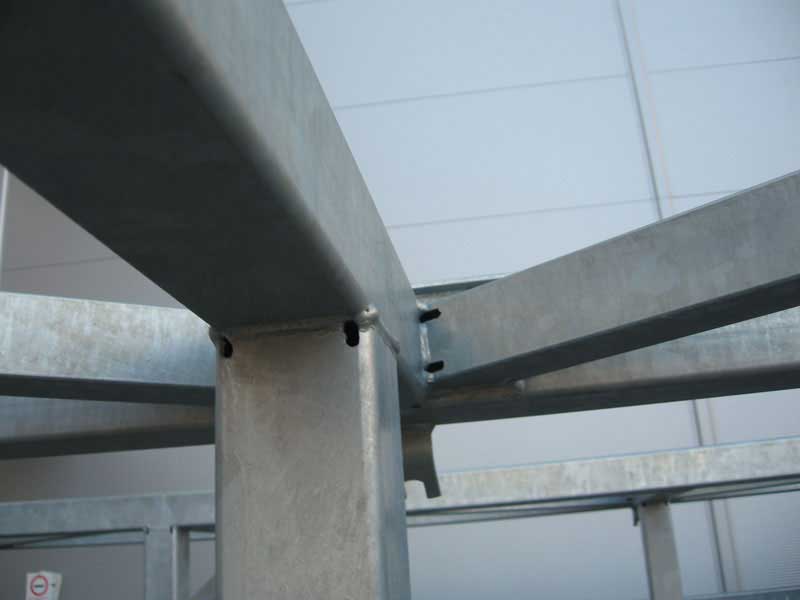

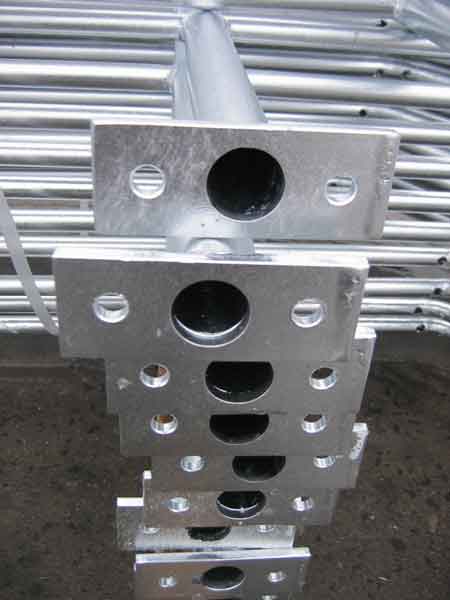

RÚD-ÉS TARTÓKERESZTMETSZETEK

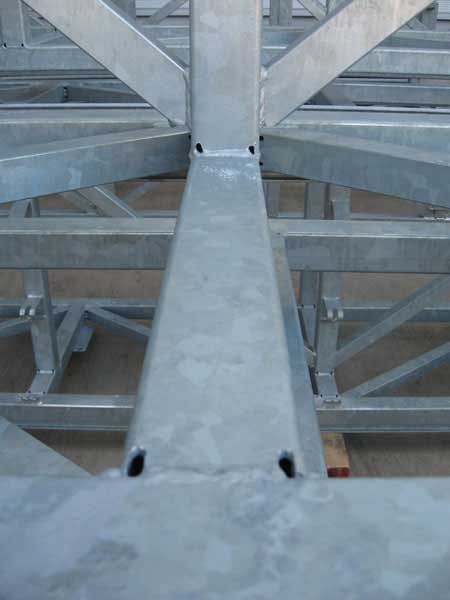

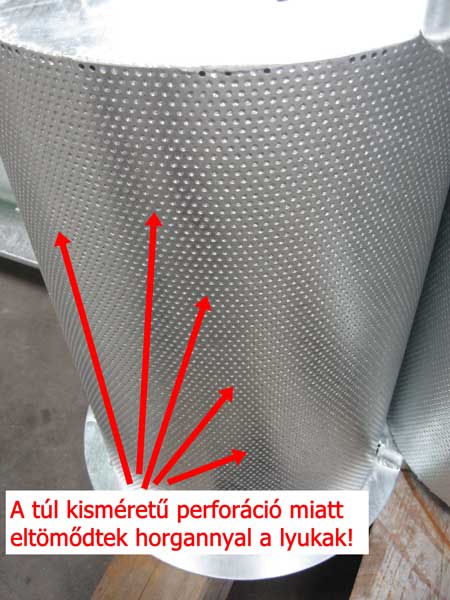

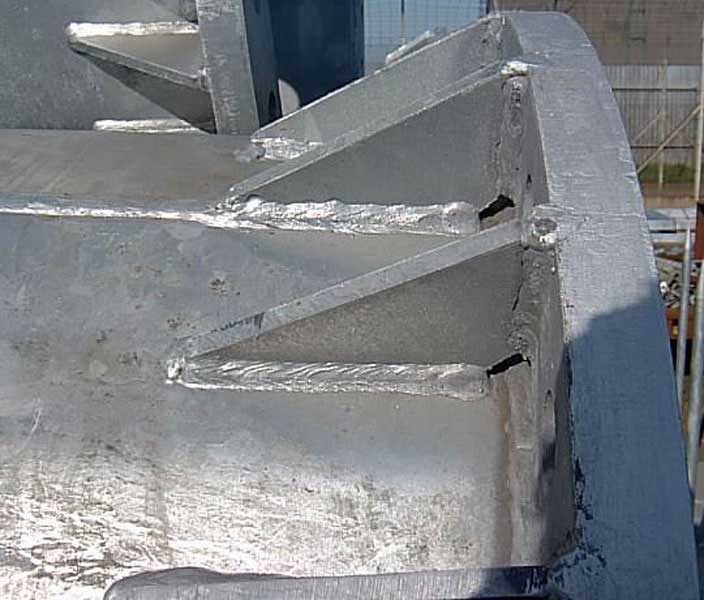

SZELVÉNYEK, SZEKRÉNYES TARTÓK, TARTÁLYOK, RÁCSOK, LEMEZSZERKEZETEK
